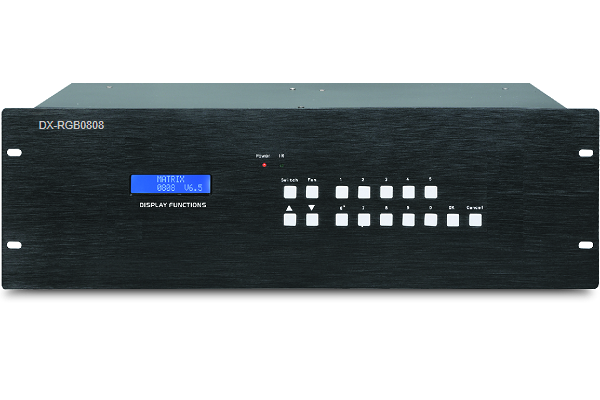

産(chǎn)品名稱(chēng)：RGB切換矩陣
産品型号：DX-RGB0808産品描述:
8路RGBHV信号輸入，4路/8路RGBHV信号輸出，可以完全交叉切換

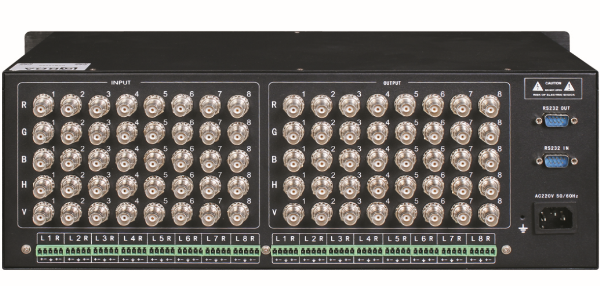

RGB視頻輸入和輸出端採用5個BNC母接口
德國專業高級處理器，運行速度更快 ，系統更穩定
産品帶有斷電現現場切換記憶保護
FPGA可編程邏輯陣列電路，性能更穩定，數字同步識别處理（DSIP）技術
德國TI公司數字視頻處理芯片，圖像特别清晰，驅動距離高達100米
750M高帶寬芯片 ，具有長線驅動功能 ，支持2560X1600高分辨率設計電路
採用信号長距離傳輸失真增益補償技術
支持無縫集成CMMAW技術和CCSEB電源管理技術
内置輪循切換功能，能任意設定間隔時間和通道
内置32組場景存儲功能，能直接在面闆操作
全貼片SMD工藝，特有ESD靜電保護功能
具有高可靠性的智能設備 ，設計中採用容錯技術 ，並採用瞭高抗幹擾能力的通信接口電路，保證瞭通信的可靠性
採用可編程邏輯陳列電路，任意交互切換
支持音視頻同步或分離現換功能
信号長距離/專輸失真補償技術
具有掉電記憶功能，帶有斷電現場保護功能
支持通道切換權限設置，音視頻通道切換權限可分開獨立管理
具有1.8英寸LCD顯示屏
支持面闆控制、軟件控制、觸摸屏（中控)控制等多種方式
兼容Y/PB/PR模拟高清色差分量信号輸入、輸出
每路信号具有獨立4級增益調氣功能，解決信号衰減或畫面發白問題
産品參數：
視頻
增益：0 dB
帶寬 ：450MHz(-3dB)滿載
通道串擾：-60dB @10 MHz， -39dB @100 MHz
切換速度：25ns(最短)
傳輸延時：5ns(最快)
信号類型：RGBHV，RGBS， RGsB， RsGsBs，（HDTV），成分視頻，S-video，複合視頻
視頻輸入/輸出
接口：BNC
最小/最大電平 ：0.5V ~ 2.0V p-p
阻抗：75 Ω
回波損耗： -30dB@5MHz
最大直流偏置誤差 ：15mV
水平頻率響應 ：14 kHz ~ 150 kHz
同步信号
輸入阻抗 ： 510 Ω
輸出阻抗：75 Ω
視頻制式：NTSC 3.58，NTSC 4.43，PAL，SECAM
頻率響應：20 Hz ~ 20 kHz
總諧波失真+噪聲：0.03% @ 1 kHz
信噪比（S/N ）：>85dB
立體聲分離度： >85dB @ 1 kHz
共态抑制比（CMRR）：>75dB @: 20 Hz ～ 20 kHz
控制類型
串行控制接口： RS-232, 9針母 D型
電源：AC 220～240V
平均故障間隔時間：30,000 小時
